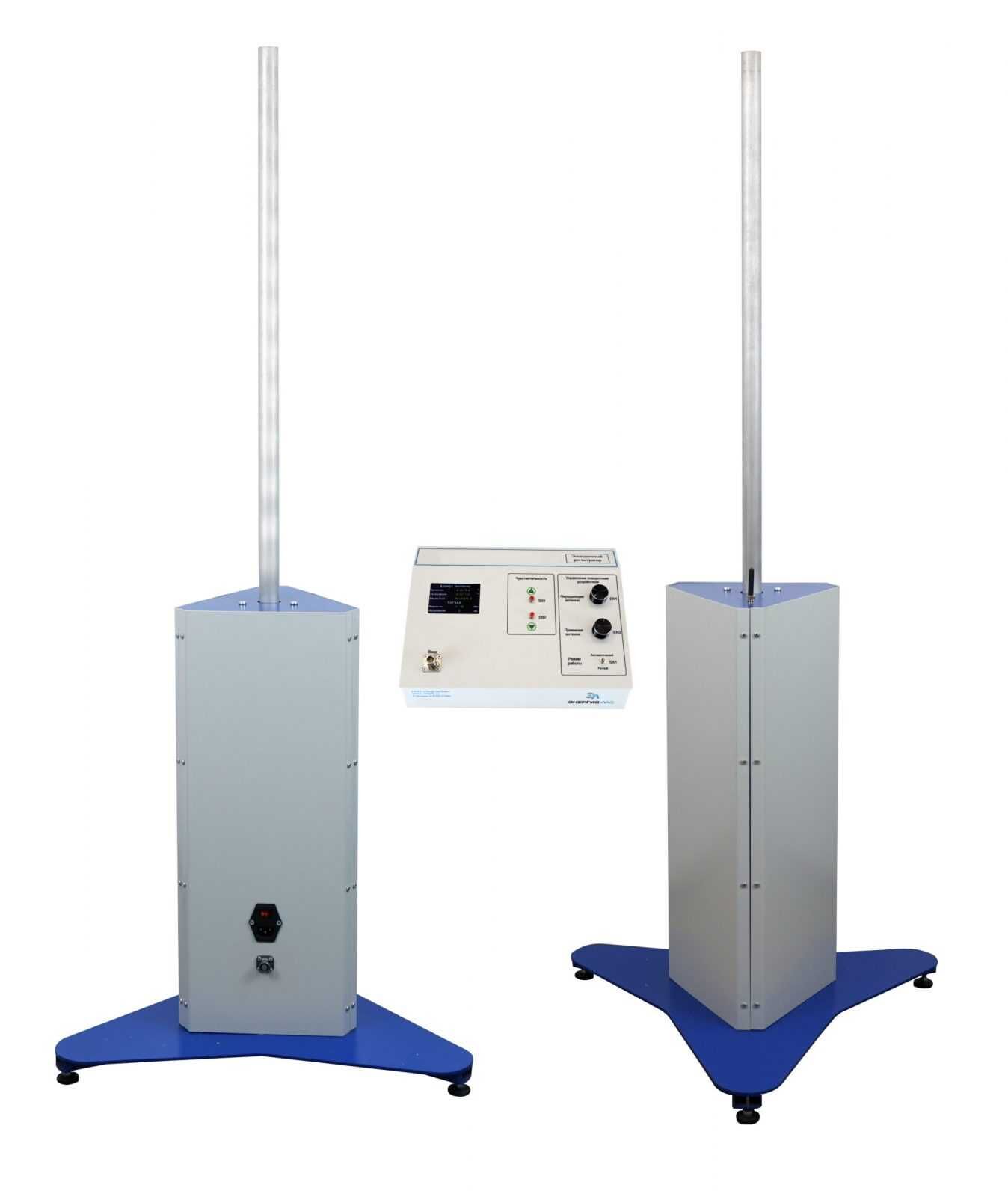

Комплект состоит из:
- напольная поворотная стойка-основание, которая предназначена для установки приемной антенны на стойку с диаметром крепления 30 мм.
- напольная поворотная стойка-основание, которая предназначена для установки излучаемой антенны на стойку с диаметром крепления 30 мм.
- блок управления «Электронный регистратор»
- ПО для блока управления
Поворотный механизм обеспечивает движение антенны по кругу вокруг оси стойки и приводится в движение шаговым двигателем с редуктором, что обеспечивает высокую точность установки положения направления антенны.
Стойка обеспечивает высокую точность позиционирования и измерения фактического угла поворота. Имеет высокую жесткость конструкции, отсутствие вибраций и раскачивания антенны.
Считывание текущего положения поворотного механизма стойки осуществляется оптическим энкодером, расположенным внутри стойки, с разрешением в 0,1 градус.
Управление стойкой происходит в режимах:
- автоматизированном, посредством специализированного программного обеспечения, которое позволяет строить диаграммы направленности антенн в автоматическом режиме;
- ручном, без необходимости использования ПК.
Стойка выполнена из металла, окрашенного порошковой краской, устойчивой к истиранию и допускающий применение чистящих жидкостей.
Стойка снабжена устойчивым металлическим основанием на регулировочных ножках, позволяющих точно установить стойку по горизонту даже при неровном основании. Питание осуществляется от сети 220В через разъем типа «EURO», оборудованным также кнопкой включения.
Связь стойки и ПК происходит через отдельный блок управления «Электронный регистратор».
Стойка имеет каналы связи с блоком управления:
- беспроводной;
- проводной.
Для проводной связи стойка оборудована разъемом для подключения блока управления с классом защиты IP67, обеспечивающим защиту от неправильного подключения.
Программное обеспечение для управления поворотным устройством реализует следующие функции:
- возможность управления двумя поворотными устройствами одновременно без дополнительной коммутации;
- возможность управления поворотным устройством в горизонтальной плоскости (угол поворота 360 градусов);
- точность установки угла поворота ±10 (погрешность измерения);
- автоматизация обработки результатов, полученных в процессе измерений;
- построение диаграмм направленности антенн по результатам измерений, наложение их друг на друга;
- сохранение результатов измерений в общепринятых форматах;
- возможность распечатки результатов измерений;
- возможность представления результатов измерений с помощью мультимедийного проектора;
- возможность изменения таблиц и графиков с указанием типа антенны, сектора и шага сканирования;
- отображение графиков в удобной цветовой гамме относительно фона при просмотре на ПК, при распечатке и при выводе на экран через проектор;
- возможность построения ПХ, наложение их друг на друга.
