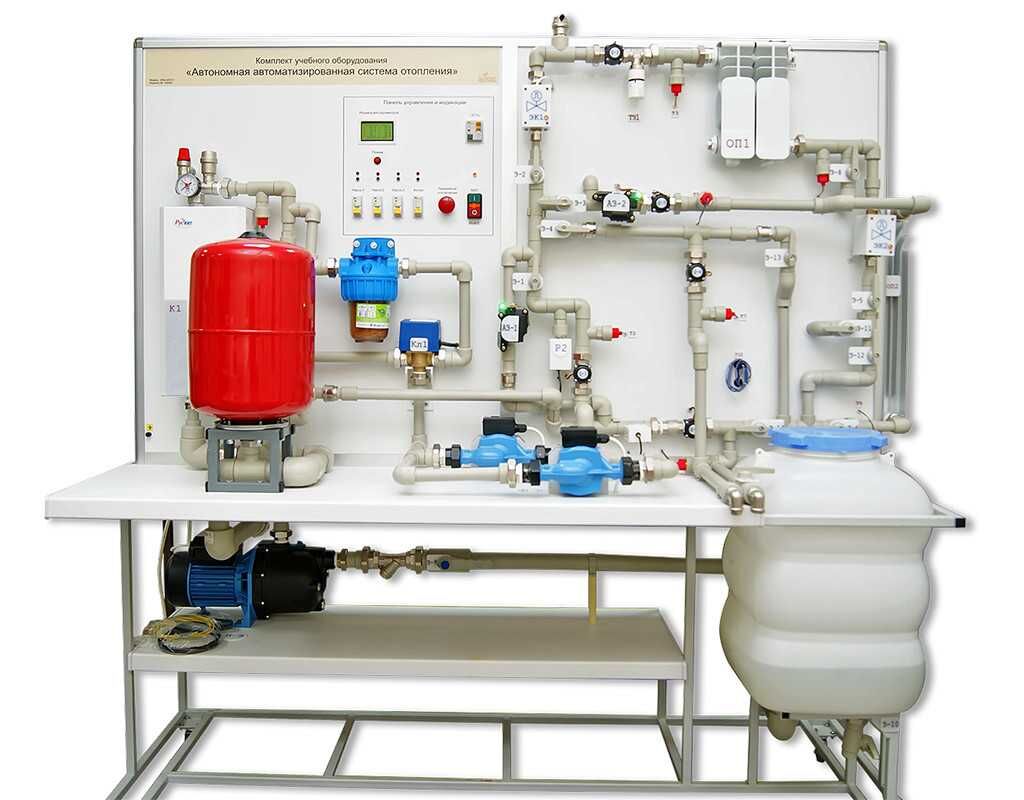

Комплект используется для проведения лабораторных работ по курсам «Теплоснабжение», «Отопление и отопительные системы», «Теплотехнические измерения» и «Автоматизация
систем отопления».
Комплект предназначен для изучения устройства и принципа действия автономной системы отопления, экспериментального исследования процессов в системе отопления и
определения характеристик отопительных приборов.
Состав:
Основанием является лабораторный стол с внешней панелью, изготовленной из сварного металлического профиля с металлопорошковым покрытием, включающий в себя столешницу из сотового пластика ПВХ, а также внешние панели из двухкомпозитного материала с нанесенной не нее цветной УФ-печатью.
- электрический котел;
- насос циркуляционный — 2 шт. (три скорости подачи воды);
- центробежный насос;
- датчик температуры — 6 шт.;
- датчик температуры аналоговый;
- датчик давления — 4 шт.;
- расширительный бак;
- группа безопасности;
- трубопровод выполненный из полипропилена;
- фильтр тонкой очистки;
- фильтр грубой очистки;
- запорная арматура, автоматически регулируемая задвижка, управляющая на шаровым полипропиленовым краном напряжение питания 12 Вольт;
- панель управления питанием стенда, состоящая из: УЗО, сигнальной лампы, четырех автоматов включения и контрольной лампы;
- программное обеспечение, с виртуальными приборами;
- универсальная микропроцессорная система управления;
- электроклапан — 2 шт.;
- кран с терморегулятором;
- измеритель расхода теплоносителя;
- беспроводной модуль, имеющий FSK-модуляция, 2-сторонний полудуплексный обмен данными, усиленная защита от помех;
- бак накопительный пластиковый.
