Учебный лабораторный стенд «Основы гидравлики», раздел Гидравлика и гидроэнергетика

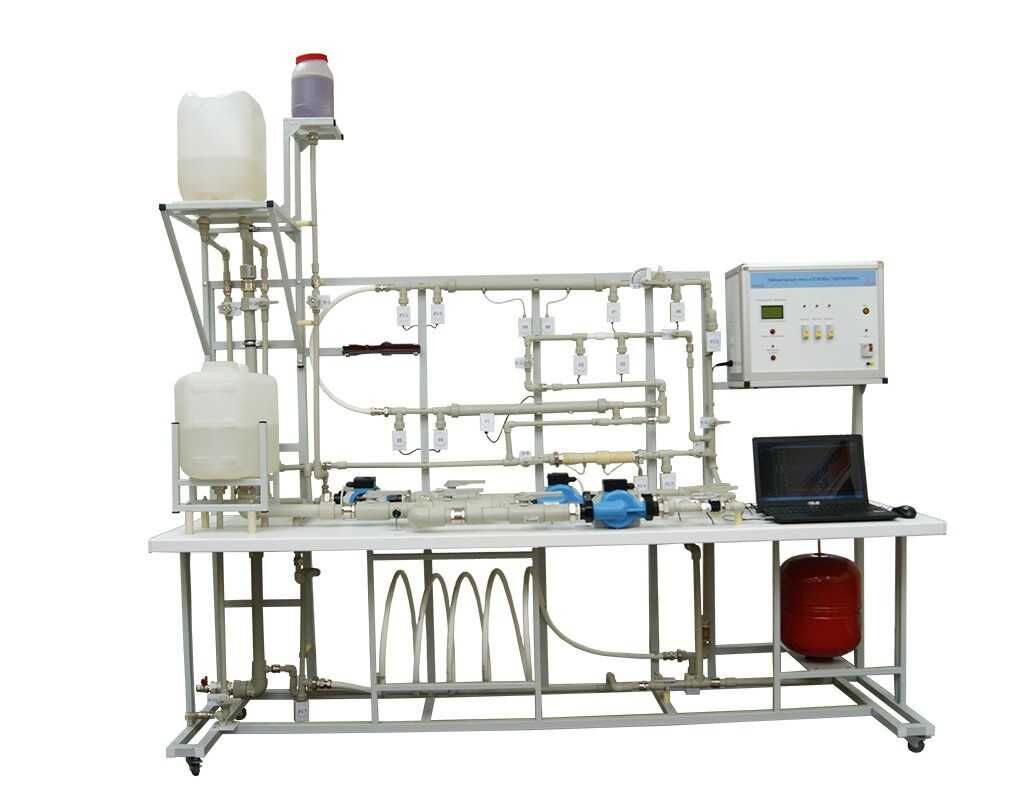

Учебный лабораторный стенд «Основы гидравлики»





























    Учебный лабораторный стенд «Основы гидравлики»











  Артикул: ЭЛБ-030.001.01

2 598 564₸


Доступно для предзаказа
























  1. Изучение режима течения жидкости. Визуализация ламинарного и турбулентного течения.
    2.

  2. Исследование характеристик трубопроводов при различных режимах течения.
    3.

  3. Изучение потерь давления по длине при различных режимах течения жидкости. Определение коэффициента Дарси.
    4.

  4. Исследование потерь давления (напора) при течении через местное сопротивление в виде резкого и плавного сужения потока, резкого и плавного расширения потока, диафрагмы, задвижки, при различном ее открытии.
    5.

  5. Иллюстрация уравнения Бернулли, диаграмма напоров.
    6.

  6. Изучение характера изменения давления в напорном трубопроводе при гидравлическом ударе (закрытие клапана на выходе трубопровода). Определение ударного давления. Экспериментальная проверка формулы Н. Е. Жуковского.
    7.

  7. Изучение характера изменения давления в напорном трубопроводе при одновременном запирании двух клапанов на входе и на выходе трубопровода.
    8.

  8. Изучение характера изменения давления в напорном трубопроводе при гидравлическом ударе при неполном закрытии клапана на выходе.
    9.

  9. Определение напорных характеристик насоса
    10.

  10. Снятие характеристик насосов при их последовательном соединении.
    11.

  11. Снятие характеристик насосов при их параллельном соединении.
    12.
















Стенд состоит:




  • Основания в виде сварной металлоконструкции окрашенная металлопорошковой краской, верхней части выполненная из анодированного алюминия с внешней панелью из двухкомпозитного материала и столешницы из пластика.
    •

  • Участка изучения ламинарного и турбулентного течения, состоящего из акрилового бака с нанесением надписей с помощью лазерной гравировки, внутреннего модуля

для хранения подкрашенной жидкости и дозированного поступления в основной канал, прозрачная труба.
    •

  • Система полипропиленовых трубопроводов подачи жидкости для исследуемых участков.
    •

  • Расходомер. Датчик расхода состоит из пластикового корпуса с клапаном, водяного ротора и датчика Холла на входе. При прохождении воды через ротор, он начинает вращаться. Скорость его вращения изменяется в зависимости от потока воды. Датчик Холла выдает соответствующий импульсный сигнал.
    •

  • Цифровой датчик температуры.
    •

  • Электроклапаны.
    •

  • Запорная арматура.
    •

  • Цифровая микропроцессорная система.
    •

  • Насос питающий.
    •

  • Бак.
    •

  • Участки для исследования уравнения Бернулли, коэффициента Дарси, проверки формулы Жуковского (материал полипропилен и АВС пластик).
    •

  • Универсальный измеритель мощности. Трехфазный Ваттметр с ЖК дисплеем. На дисплее отображаются среднеквадратичные значения тока и напряжения, активная мощность, а также коэффициент нагрузки для каждой фазы. Независимые измерение постоянного и переменного тока и напряжения для каждого канала. Передача данных на

компьютер.
    •

  • Два центробежных насоса.
    •

  • Датчик температуры.
    •

  • Предохранительный клапан.
    •

  • Кран Маевского.
    •

  • Блок управления включения стенда и насосов.
    •

  • Беспроводной модуль передачи данных.
    •







Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.

Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.

Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.

Не является публичной офертой.
Өндіруші стендтердің (оқу жабдықтарының) дизайнына өзгерістер енгізу құқығын өзіне қалдырады, бұл жабдықтың техникалық сипаттамаларының, оның стандартты жиынтығының, қосымша керек-жарақтардың және сыртқы түрінің өзгеруіне әкелуі мүмкін.

Сайттағы сурет пен сипаттамамен нақты тауардың сыртқы түрі мен толықтығының сәйкес келмеуі тауардың сапасыздығының көрсеткіші болып табылмайды.

Оқу стендтері мен жабдықтарын таңдау және оны жинақтау мәселелері бойынша біздің мамандармен кеңесуді ұсынамыз.

Қоғамдық ұсыныс емес.
