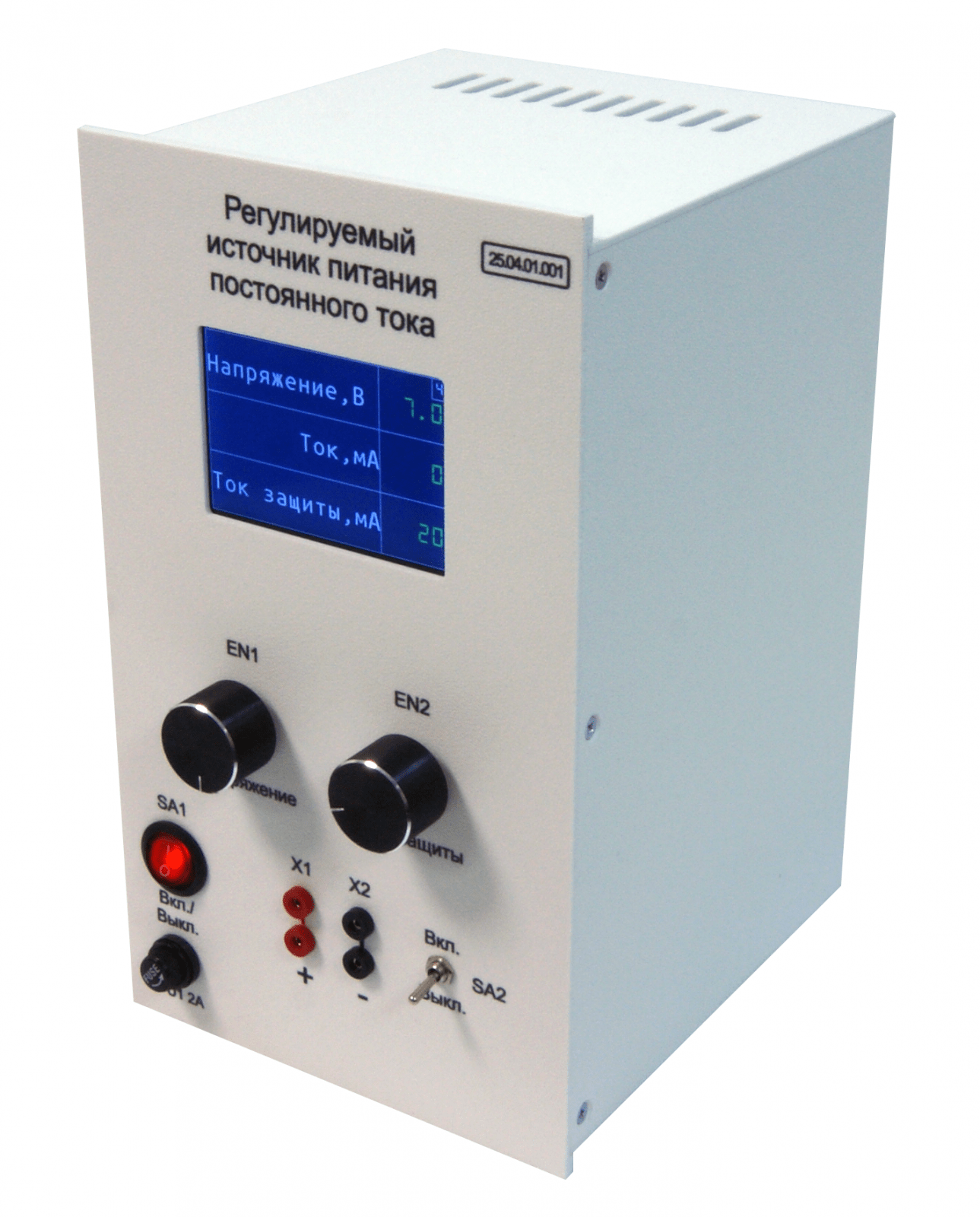

Сменный модуль «Регулируемый источник питания постоянного тока» предназначен для формирования постоянного напряжения до 10В.
Есть возможность грубой и плавной регулировки напряжения и тока защиты с точностью 0.1В и 0.001А соответственно.
На дисплее отображаются действующие значения тока и напряжения, а также заданный ток защиты. Информация отображается на цветном LCD TFT дисплее в виде таблицы, цифрами, стилизованными под семисегментный индикатор. Для улучшения восприятия параметры отображаются зеленым цветом на черном фоне, а при срабатывании защиты меняют цвет на красный.
Данный прибор совместим с ПО ELab.
Есть возможность подключения до 4-х данных модулей к одному модулю связи. Работает автономно, гальванически развязан. С помощью тумблера можно оборвать цепь. Такое решение позволяет безопасно задать необходимые значения напряжения и тока защиты, перед включением схемы.
Технические особенности
Корпус модуля выполнен из ABS пластика, белого цвета (близкий к RAL 9003, теснение Z01), что снижает вероятность поражения электрическим током, при пробое на корпус. Надписи, обозначения и предупреждающие знаки выполнены с помощью цветной ультрафиолетовой термопечати с полиуретановым прозрачным покрытием.
Подключение модуля к сети питания осуществляется на тыльной части, разъемом Сеть 220В, 50 Гц, типа IEC 320 C14. Включение/отключение питания производится выключателем, расположенным на лицевой панели.
Защита от ненормальных и аварийных режимов реализовано при помощи плавкого предохранителя с номинальный рабочим током 2 А, закрепленного с помощью держателя на лицевой панели модуля.
Задание выходного напряжения и уставки тока защиты осуществляется при помощи регуляторов (энкодоров), расположенных на лицевой панели. Регуляторы имеют два состояния: нормальное и утопленное зажатое, что позволяет изменять значения с различным шагом: 0,1 В и 1 В для напряжения, 1 мА и 10 мА для тока защиты.
В данном модуле реализована возможность стабилизации тока, необходимое значение задается уставкой тока защиты.
Рабочее напряжение модуля снимается с разъемов, типа BANANA с диаметром отверстий 2 мм. Тумблер предназначен для включения/отключения питания данных разъемов. Такое решение позволяет задать необходимые значения напряжения и уставки тока защиты, перед включением схемы.
Режимные параметры (напряжение, ток) и уставка тока защиты (стабилизации тока), отображаются на цветном LCD TFT дисплее, диагональю 3,5 дюйма разрешением 320×480 пикселей, в виде таблицы. Таблица состоит из двух столбцов: в первом отображается наименование параметра, во втором его значение. Границы таблицы и наименование с единицами измерения выполнены белым цветом, значения зеленым. При превышении уставки тока защиты, значение для тока меняет свой цвет на красный. Наименования и единицы измерения параметров выполнены модифицированным шрифтом ubuntuMono с размером 27×46, цифры стилизованы под семи сегментный индикатор.
На тыльной части модуля располагаются: два разъема типа IDC – 10, предназначенные для подключения соседних модулей, и радиатор охлаждения функциональных элементов.
Передача данных (значений напряжения, тока и уставки тока защиты (стабилизации тока)) и прием команд управления модулем осуществляется через интерфейс RS485.
Модуль имеет ручное управление и дистанционное из среды, совместимой с программным комплексом ELAB или аналогичным. Связь между программой и аппаратной частью осуществляется по универсальному протоколу LCPE (LAB Communication Protocol Engineering).
