Назначение

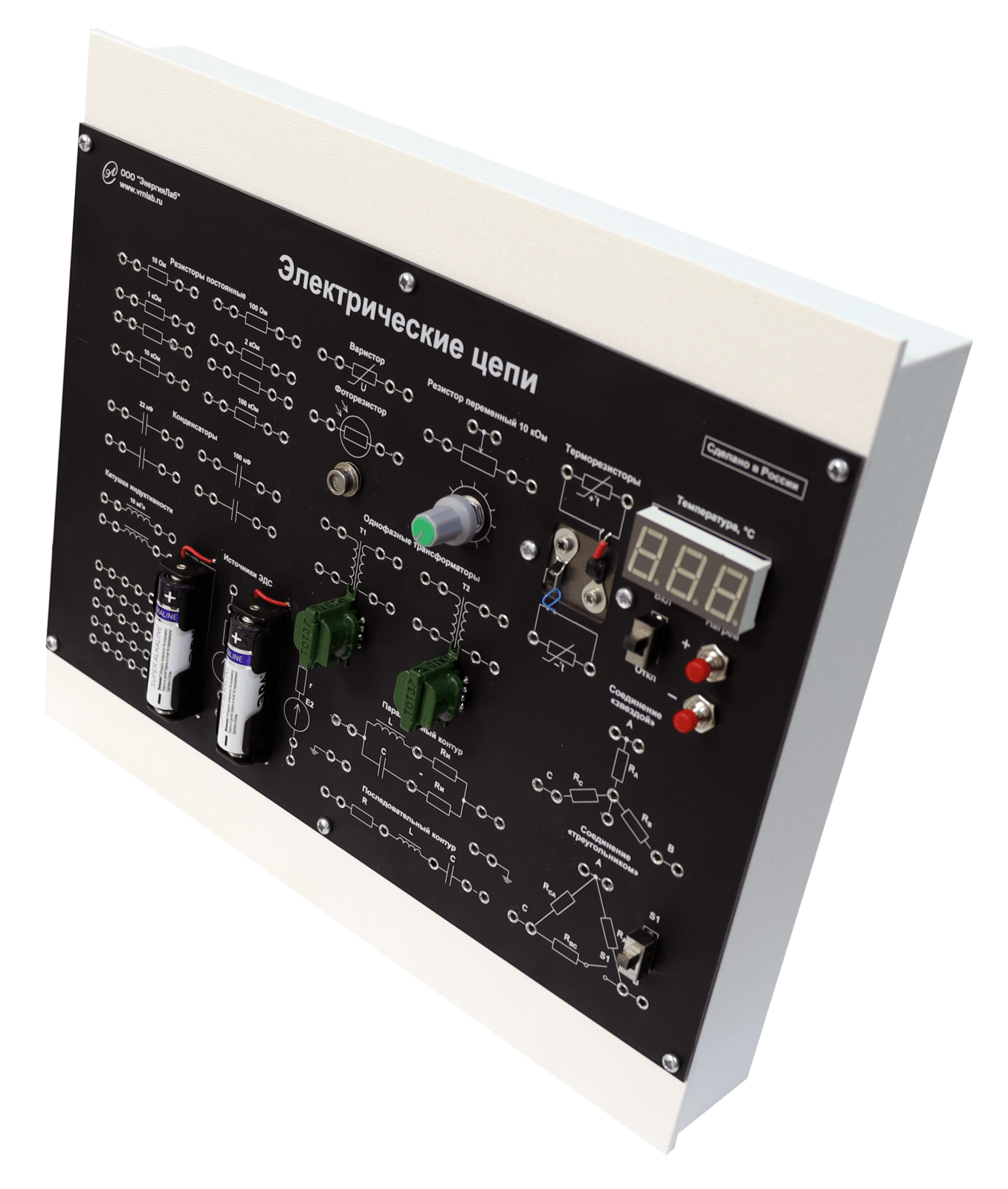

Модуль «Электрические цепи» предназначен для проведения лабораторно-практических занятий по разделам: электрические цепи постоянного тока, электрические цепи однофазного переменного тока, электрические цепи трехфазного переменного тока, электрические цепи несинусоидального напряжения, нелинейные электрические цепи, магнитные цепи.
Технические характеристики
Габариты (Д×В), мм 300×260
Технические требования
Корпус модуля выполнен из ABS пластика, толщиной 4 мм, белого цвета (близкий к RAL 9003, теснение Z01), что снижает вероятность поражения электрическим током, при пробое на корпус. Надписи и обозначения выполнены с помощью цветной ультрафиолетовой термопечати с полиуретановым прозрачным покрытием.
Основание лицевой панели выполнено из материала FR-4 зеленого цвета, надписи и схемы нанесены методом шелкографии.
Питание модуля осуществляется через разъемы типа IDC – 10, располагающиеся на тыльной части корпуса и предназначенные для подключения соседних модулей.
Модуль содержит следующие объекты исследований:
— резисторы постоянные,
— конденсаторы,
— катушки индуктивности,
— источники ЭДС,
— варистор,
— фоторезистор,
— резистор переменный,
— однофазные трансформаторы,
— терморезисторы,
а также функциональные узлы:
— параллельный контур,
— последовательный контур,
— эквивалент активной трехфазной нагрузки, включенной по схеме «звезда»,
— эквивалент активной трехфазной нагрузки, включенной по схеме «треугольник»,
— наборное поле.
Дополнительное оборудование:
— нагреватель,
— трехразрядный семисегментный индикатор.
Для реализации схем электрических соединений, подключения источников питания и измерительных устройств, модуль содержит контактные гнезда.
