Модуль «Модель длинной линии» предназначен для проведения лабораторно-практических занятий по исследованию: распределения напряжения вдоль однородной длинной линии, зависимости входных сопротивлений линии от её электрической длины и сопротивления нагрузки, и отражение волн от конца длинной линии.
Технические характеристики
Габариты (Д×В), мм 300×260
Технические требования
Корпус модуля выполнен из ABS пластика, толщиной 4 мм, белого цвета (близкий к RAL 9003, теснение Z01), что снижает вероятность поражения электрическим током, при пробое на корпус. Надписи и обозначения выполнены с помощью цветной ультрафиолетовой термопечати с полиуретановым прозрачным покрытием.
Основание лицевой панели выполнено из материала FR-4 зеленого цвета, надписи и схемы нанесены методом шелкографии.
На тыльной части модуля располагаются разъемы типа IDC – 10, предназначенные для подключения соседних модулей.

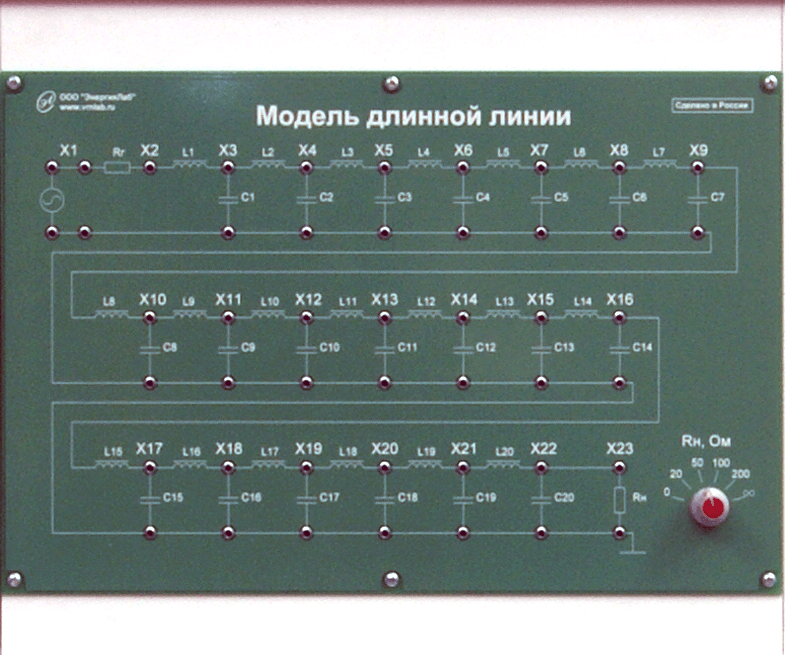

Модуль представляет собой модель длинной линии, состоящей из индуктивностей, емкостей, сопротивления генератора и сопротивления нагрузки.
Галетный переключатель предназначен для задания значения сопротивления нагрузки.
Для реализации схем электрических соединений, подключения источников питания и измерительных устройств, модуль содержит контактные гнезда.
