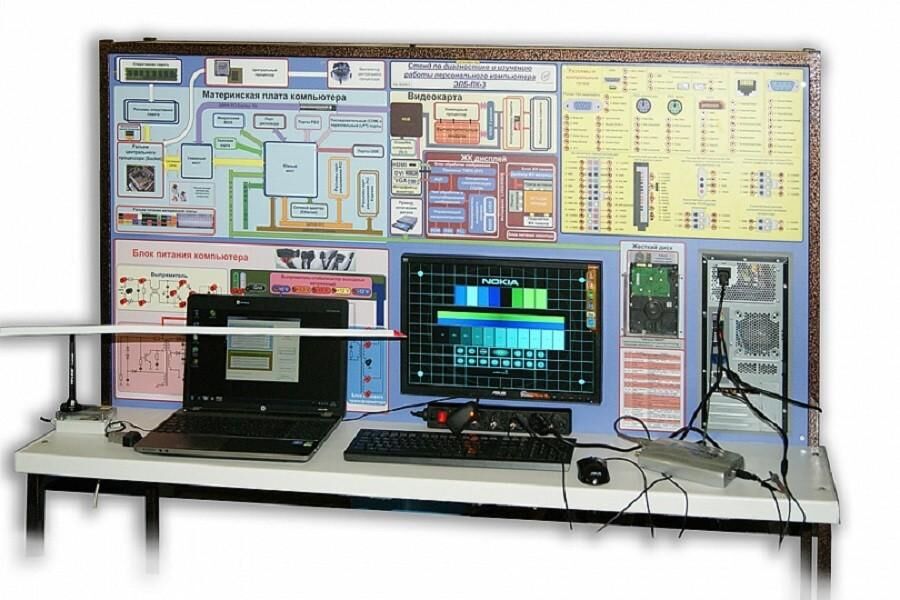

Стенд предназначен для изучения работы персонального компьютера, для имитирования и поиска неисправностей, а так же позволяет выполнять лабораторные работы.
Исполнение стенда — настольное компьютерное
Питание стенда осуществляется от сети переменного тока напряжением 220 В, 50Гц.
Габаритные размеры — 1500х800х1700 мм.
Конструктивно стенд состоит из металлической основы, покрытой металлопорошковой краской с лаковой защитой. Боковые, внешние панели, столешница выполнены из двухкомпозитного материала и пластика ПВХ. Все схемы и надписи нанесены с помощью цветной УФК печати.
В состав стенда входит:
1. Модуль изучения блока питания компьютера с контрольными точкам — для изучения выпрямителя, cтабилизатора выходных напряжений на +5V, +3,3V, +12V, -12V; блока ключей, блока силового трансформатора.
2. Модуль изучения материнской платы компьютера с контрольными точками.
3. Модуль изучения жесткого диска с контрольными точками.
4. Модуль изучения видеокарты с контрольными точкам, который представляет собой схематичное изображение видеокарты с помощью цветной термопечати и с возможностью моделирования неисправностей.
5. Модуль изучения монитора с контрольными точками, реализован на базе цветного ЖК-монитора:
— размер панели — не менее 19 дюймов;
— разрешение – не хуже 1366*768;
— яркость — не хуже 300 кд/м2;
— время отклика – не хуже 5 мс.
6. Модуль подключения сетевого напряжения с защитой от высоковольтных импульсов, от короткого замыкания, от перегрузки.
7. Модуль разъемов подсоединения — для изучения разъемов VGA, PS/2, USB, RJ-45, COM port, разъемов аудиокарты, разъемов для питания материнской платы, разъемов питания жесткого диска.
8. Блок внесения неисправностей.
Количество вводимых неисправностей:
— для блока питания – 7;
— для видеоподсистемы – 5;
— для устройства ввода данных – не менее 2.
9. Системный блок:
— жесткий диск объемом не менее 250 Gb;
— наличие интерфейса не хуже SATA II;
— наличие устройства чтения/записи CD/DVD;
— материнская плата: наличие типа поддерживаемой памяти с поддержкой 2-канального режима не менее 2 слотов;
— оперативная память общий объем памяти — не менее 2Gb;
— процессор – количество ядер не менее 2.
К стенду прилагаются:
1. Ноутбук
— диагональ экрана – от 10 дюймов;
— процессор: количество ядер – от 2;
— тактовая частота – не хуже 1,6 GHZ;
— оперативная память – не менее 1 GB;
— жесткий диск: объем – не менее 250 GB;
— не менее 2 порта типа USB;
Ноутбук оборудован возможностью подключения к беспроводной сети WiFi, видеоинтерфейсу HDMI/VGA, картридером для карт памяти.
2. Осциллограф – приставка
— полоса пропускания USB — 40 MHZ;
— 2 канала, дополнительный канал внешней синхронизации;
— частота выборки в реальном времени -100 Ms/s;
— емкость памяти- 10K;
— наличие режима самописца;
— возможность автоматических измерений;
— наличие автоматической установки оптимального режима развертки и
синхронизации;
— наличие интерфейса USB;
3. Клавиатура проводная
— тип разъема — PS/2 (mini DIN6);
4. Мышь проводная
— оптическая
— подключение: USB либо PS/2
5. Программное обеспечение, позволяющее вносить имитацию ошибок дистанционно с ноутбука.
6. Методические рекомендации по проведению лабораторных работ.
7. Мультимедийная имитация работы стенда, с сохранением внешних параметров и выполнением лабораторных работ, прилагающихся к стенду.
