Установка для измерения коэффициента теплопроводности воздуха предназначена для проведения лабораторных работ по курсу «Физика» в системе среднего и высшего профессионального образования.

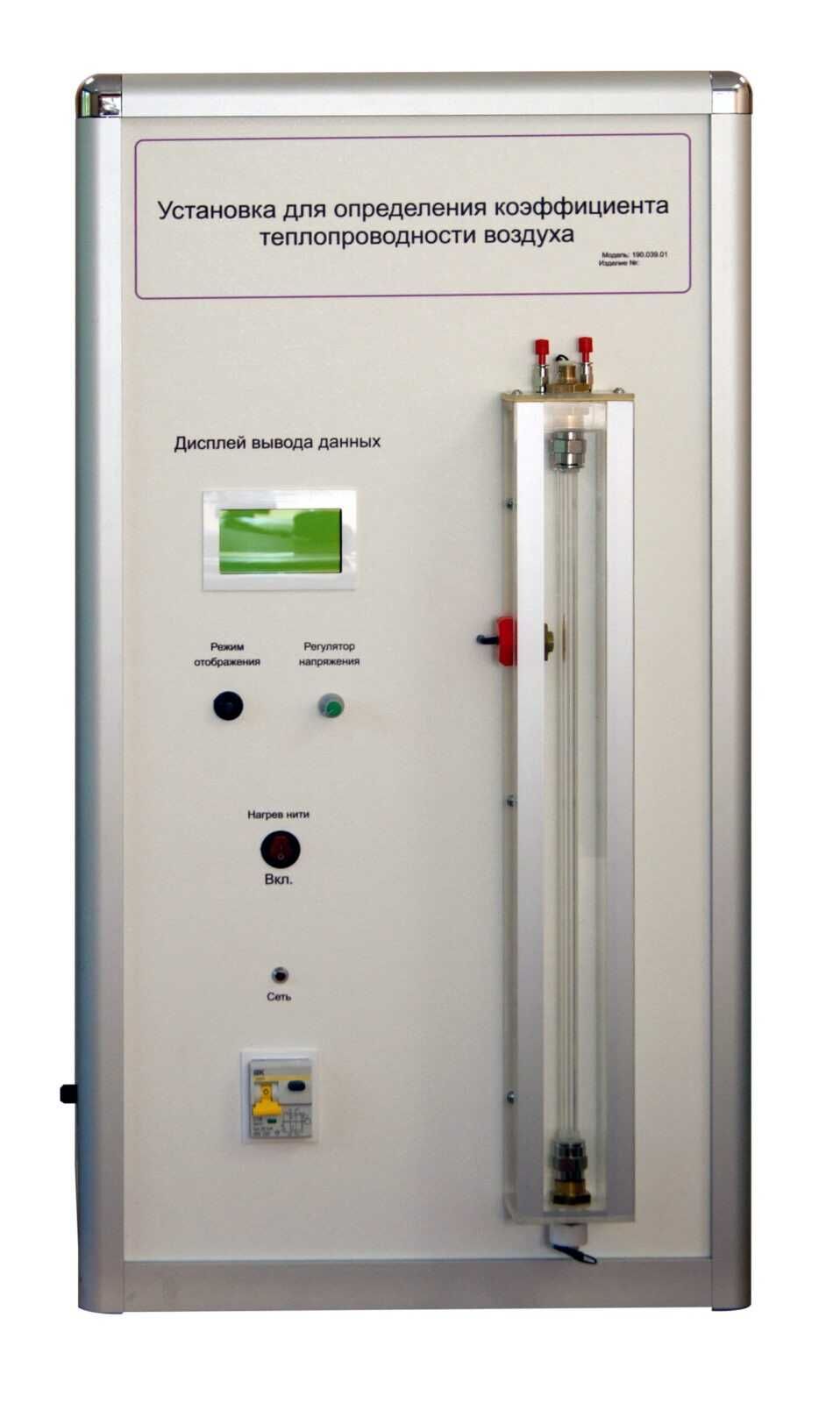

Стенд состоит из алюминиевой рамы, обшитой белым пластиком, на которой смонтированы:
- емкость со стеклянной трубкой, в которой располагается вольфрамовая нить;
- ЖК дисплей отображения результатов измерений и настраиваемых параметров;
- регулятор напряжения;
- датчик температуры воды, заполняющей полость, ограниченной трубкой и стенками сосуда;
- автоматический выключатель «Сеть» для включения/отключения питания стенда;
- кнопочный выключатель электропитания;
Лабораторная установка представляет собой трубку, в которой установлена вольфрамовая нить. Свободное пространство трубки заполнено воздухом. Трубка помещена в герметичную емкость, заполненную водой, температура последней определяется датчиком температуры. Вольфрамовая нить подключена к источнику электрического тока, напряжение изменяется с помощью регулятора напряжения. Величина напряжения и силы тока, а также температуры воды отображается на ЖК дисплее. При нагревании нити создается разность температур вдоль оси трубки. В ходе эксперимента температура воды поддерживается постоянной для создания неравновесного состояния системы, при котором переносимый тепловой поток не изменяется. В результате происходит изменение силы тока при постоянном напряжении и, соответственно, сопротивления нити.
